Perslucht maken en transporteren


Om perslucht te maken hebben we een compressor nodig. Een compressor is een soort van pomp die door electrictiet of brandstof wordt aangedreven.

Er zijn verschillende types compressoren, we gaan er twee behandelen.

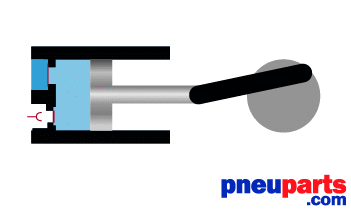

Een van de meest bekendste compressor is de zuiger compressor , deze werkt op hetzelfde principe als een brandstof motor middels een krukas en een zuiger.

De draaiende krukas verplaatst de zuiger in een rechtlijnige beweging en zorgt dat hij lucht aanzuigt en samenperst.



VanDeurne 2-2KW oliegesmeerde zuigercompressor





Een zuigercompressor is een veel gebruikte compressor. Deze compressor gaat de ruimte met een bepaalde hoeveelheid lucht kleiner maken.

Als het volume in de cilinder groter wordt door het uitschuiven van de zuiger, dan zal de druk dalen. De druk in de cilinder zal kleiner worden dan de atmosferische druk.

Op de inlaatklep (onderste klep) krijgen we atmosferische druk aan de ene zijde en deze onderdruk aan de andere zijde. Deze klep gaat zich openen. Hierdoor gaan we lucht aanzuigen. (De uitlaatklep blijft gesloten) Nadat de zuiger helemaal is uitgeschoven, gaat hij terug beginnen inschuiven. Hierdoor gaat de druk stijgen. De inlaatklep zal zich sluiten als de druk in de cilinder even groot of groter wordt dan de atmosferische druk. De zuiger schuift verder in waardoor de druk zal stijgen. Als de druk in de cilinder groter wordt dan de druk in het persluchtvat of de leidingen, dan zal de uitlaatklep (bovenste klep) zich openen en deze overdruk naar het persluchtvat sturen. Als de zuiger terug uitschuift, dan zal het volume terug groter worden, de druk dalen, de uitlaatklep sluiten, de inlaatklep terug openen,…

Uitgevoerd als ééntrapscompressor geeft de zuigercompressor een max. druk van 10 bar. Indien men hogere drukken wil bereiken, dan worden meerdere zuigers achter elkaar geplaatst.

De zuigercompressor wordt doorgaans toegepast in situaties waarbij er niet continu perslucht nodig is , zoals bij hobbycompressoren voor toepassingen in en rond het huis.

Ook bij proffesionele compressoren voor op de bouw voor het gebruik van pneumatische tackers en kitspuiten.

Ook worden deze in veel werkplaatsen gebruikt voor diverse toepassingen waarbij de perslucht niet continu nodig is. Of in porcessen waarbij er maar een kortere tijd perslucht nodig . Zoals onder andere bij voersystemen in de agrarische sector die vaak maar enkele keren per dag perslucht nodig hebben.

Hiervoor worden vaak wel industriele zuiger compressoren gebruikt.

De meeste zuigercompressoren produceren een maximale druk van ca 10 bar. voor hogere drukken zoals bij duikflessen 200 bar + kunnen uitsluitend zuigercompressoren worden gebruikt die via meerdere trappen de hogere druk kunnen maken.
Een zuigercompressor is meestal een machine die maar voor 50% belast mag worden. Door de enrome wrijvingswarmte kan de machine overhit raken en defect raken.



Met 50% belasting bedoelen ze dat wanneer er een vraag is van bijvoorbeeld 100 l/min perslucht de compressor er 200 l/min moet kunnen maken.
Hierdoor zal de machine niet overhit raken.
Er zijn ook zuigercompressoren die wel een 100% belasting aan kunnen , deze draaien vaak op lagere toerentallen en zijn gemaakt van hoogwaardig metaal welke er voor zorgt dat de warmte beter wordt geleid. Dergelijke compressoren zijn vaak kostbaardere machines en worden minder toegepast.
