Conectar um manômetro muitas vezes parece simples, mas na prática lá frequentemente dá errado. Uma conexão incorreta, um alcance de medição incorreto ou uma instalação desajeitada rapidamente causam medições imprecisas, vazamentos ou desgaste extra na sua instalação. Na Pneuparts, percebemos que os clientes empresariais querem principalmente velocidade, mas também certeza. Você quer um manômetro que encaixe, funcione bem e mostre claramente a pressão atual.

Por isso, neste blog, explicamos passo a passo o que você deve prestar atenção. Você pode ler como funciona um manômetro, quais versões existem, quando escolher glicerina, aço inoxidável ou plástico e como conectar um manômetro com segurança. Além disso, mostramos como fazer a escolha certa para sua aplicação, para que você possa verificar, ler e pedir mais rápido.

Por que conectar um manômetro é importante em toda instalação

Um manômetro é um instrumento de medição que mede a pressão em um sistema pneumático, hidráulico ou relacionado à água. Em muitas instalações, isso é importante para controle, segurança e operação estável. O manômetro exibe a pressão atual, geralmente em bar e às vezes também em psi. Isso permite que você veja rapidamente se uma bomba está funcionando corretamente, se o interruptor de pressão está ajustado corretamente e se a instalação permanece dentro dos valores seguros.

Pressão excessiva pode causar vazamento e também danificar um cano, torneira ou outra conexão. Pressão muito baixa frequentemente indica um defeito, contaminação ou perda de pressão no sistema. Um manômetro, portanto, não só ajuda na medição, mas também na detecção de anomalias. Isso se reflete em instalações de ar comprimido, hidráulica, instalações de água, sistemas de irrigação e aplicações de bombas.

Dentro de um circuito fechado, como uma caldeira de aquecimento central ou sistema de aquecimento, o controle de pressão também continua sendo importante. Em residências, isso é visto principalmente em sistemas relacionados a água e caldeiras, mas em instalações industriais geralmente envolve uma carga maior e versões mais diferentes.

Escolhendo o manômetro certo para sua aplicação

Você nunca escolhe o manômetro certo apenas pela aparência. A aplicação determina qual artigo é adequado. Pense no meio, na pressão máxima, no espaço de montagem disponível e no tipo de conexão. A escala, o diâmetro e a faixa de medição também são importantes.

Escolha um manômetro onde a pressão normal de trabalho esteja no meio da escala. Isso permite que você leia com mais precisão e evita que o ponteiro sempre passe em direção ao final do medidor. Para aplicações leves, uma faixa mais baixa costuma ser útil, enquanto aplicações hidráulicas podem exigir versões de até 400 bar. Nesse caso, o manômetro deve ser adequado para alta pressão.

Além disso, existem diferentes versões em plástico e aço inoxidável. O aço inoxidável costuma ser uma boa escolha em condições industriais adversas ou quando a resistência à corrosão é importante. No caso de vibrações, muitos especialistas recomendam um manômetro preenchido com glicerina. Um manômetro com glicerina amortece as vibrações, mantendo o ponteiro mais calmo e permitindo que você leia melhor.

Preste atenção na medição de alcance, diâmetro e escala

Ao escolher o manômetro certo, o intervalo de medição é o primeiro ponto a ser verificado. Um manômetro deve corresponder à pressão máxima do sistema. Um manômetro com uma faixa muito pequena pode se deformar internamente, tornando a medição pouco confiável. Uma faixa muito grande torna a leitura menos precisa.

O diâmetro também influencia. Muitas versões estão disponíveis em 40 mm, 50 mm, 63 mm, 80 mm ou 100 mm. Em um painel compacto, um medidor menor é útil, mas em uma sala técnica você geralmente quer um diâmetro maior, para poder ver à distância onde está o ponteiro. Portanto, sempre determine quanto espaço você tem e quem deve conseguir ler o manômetro.

Além disso, a escala é importante. Uma balança transparente facilita o controle, especialmente quando o manômetro é usado para configurações de um interruptor de pressão ou válvula redutora de pressão.

Conexões diferentes: conexão inferior, conexão traseira e peça em T

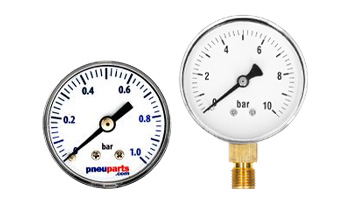

Ao conectar um manômetro, geralmente você acaba com diferentes tipos de conexões. As versões mais conhecidas são a conexão inferior e a traseira. Uma conexão de fundo fica na parte inferior do manômetro e é frequentemente usada quando você quer montar o manômetro diretamente em um cano, torneira, peça em T ou redutor . Um soquete traseiro fica na parte de trás e é útil para montagem em um painel.

Uma peça em T é frequentemente usada quando você quer criar um ponto de medição extra sem modificar radicalmente a instalação existente. Com uma peça em T, por exemplo, você também pode colocar um manômetro além de um interruptor de pressão. Isso é prático para uma bomba, unidade hidráulica ou instalação de ar comprimido, onde você quer tanto comutação automática quanto inspeção visual.

Muitos modelos têm um conector de 1/4 de polegada. Esse tamanho é frequentemente encontrado em pneumáticos, sistemas de bombas e instalações de água. No entanto, você sempre deve verificar qual thread e conexão você precisa. A combinação errada fará com que a conexão não vede direito, causando vazamento.

Quando você escolhe uma conexão de fundo ou de traseira?

Normalmente, você escolhe uma conexão inferior quando o manômetro está na vertical em um tubo ou peça em T. O medidor fica então claramente visível e pode ser posicionado verticalmente de acordo com o princípio do manômetro padrão de tubo de mola. Isso ajuda a medir com precisão e a ler bem. Uma conexão traseira é especialmente adequada quando o manômetro está em um painel ou quando a conexão precisa estar fora de vista na parte traseira. Isso é comum em engenharia mecânica ou em armários onde a frente precisa permanecer apertada. A traseira oferece uma solução interessante, especialmente se houver pouco espaço ao lado de outros componentes.

Também existem versões com flange para montagem em painéis. Então, dê uma boa olhada na aplicação, no espaço disponível e na forma como o medidor deve ser visível.

Conectando um manômetro: plano seguro passo a passo para instalação e uso

Antes de conectar um manômetro, o sistema deve estar completamente despressurizado. Isso é importante para sua segurança e evita danos à instalação. Se necessário, feche a torneira, sangre onde for necessário e verifique se não há pressão residual no cano.

Depois limpe bem a conexão e as roscas. Sujeira, vedação antiga ou resíduos líquidos podem impedir que o manômetro vede corretamente. Depois, use um material de vedação adequado que combine com o meio e a rosca. Além disso, certifique-se de que nenhum material entre no cano, pois isso pode interferir no funcionamento da instalação.

Sempre aperte o manômetro com uma chave aberta na largura da chave do bico de conexão. Nunca vire a casa do parquímetro. Fazer isso pode danificar o interior. Um manômetro padrão geralmente precisa ser montado verticalmente para que a leitura permaneça correta.

Plano passo a passo: é assim que você pode montar e verificar um manômetro Desligue a instalação e despressurize o sistema. Verifique a conexão, roscas e tamanho; Muitas vezes isso é 1/4 de polegada. Limpe cuidadosamente o ponto de conexão. Aplique a vedação adequada, adequada para ar, água ou outros líquidos. Coloque o manômetro no terminal ou em uma peça em T. Use uma chave inglesa aberta para apertar, não a carcaça do medidor. Aumente a pressão lentamente com a bomba ou instalação. Verifique imediatamente se há vazamentos ao redor da rosca e da conexão. Veja como o ponteiro reage e se o manômetro está funcionando corretamente. Leia a pressão atual e compare com as configurações desejadas. Após a montagem, o controle é importante. O manômetro reage imediatamente assim que a pressão é aplicada ao sistema. Se o ponteiro estiver preso, se mover bruscamente ou a pressão for maior do que o esperado, você deve verificar a instalação mais a fundo.

Versões especiais para hidráulica, bombas e aplicações industriais

Nem todo manômetro é igual. Hidráulica frequentemente tem requisitos diferentes do ar comprimido ou da água. Em sistemas hidráulicos, a pressão pode chegar a até 400 bar. Portanto, nesse caso, o manômetro deve ter uma faixa de medição adequada e ser adequado para alta pressão. Versões em aço inoxidável são amplamente usadas aqui, em parte devido à construção robusta.

Em uma bomba ou água pressurizada, um manômetro frequentemente ajuda a verificar o funcionamento da bomba e as configurações do interruptor de pressão. Em sistemas de irrigação e instalações de água, o medidor mostra rapidamente se há pressão de água suficiente. Isso também é útil para verificar após a troca de peças.

Para vibrações, você geralmente escolhe um modelo cheio de glicerina. A glicerina ajuda a absorver choques, tornando a leitura mais tranquila. Isso é especialmente importante em uma instalação onde uma bomba muda ou onde as vibrações vêm da máquina. Para mídia quente, existem versões especiais com amortecedor ou sifão. Isso permite que você proteja melhor o manômetro.

Se você trabalha com ar comprimido, também é inteligente olhar não só para o manômetro em si, mas também para a qualidade do controle de pressão e dos componentes de medição ao seu redor. Em muitas instalações, manômetros com conexão vertical ou manômetros com conexão horizontal também desempenham um papel, dependendo do método de montagem e leitura.

Precisa de ajuda para encontrar o manômetro certo?

Se você estiver em dúvida entre diferentes versões, conexões ou diâmetros, aconselhamento técnico geralmente é o caminho mais rápido. Na Pneuparts, você não só pode encontrar itens, mas também contar com suporte especializado. Isso é útil se você não souber exatamente se precisa de uma conexão inferior, traseira, versão em aço inoxidável ou um modelo cheio de glicerina.

Nossos especialistas em produtos podem explicar qual manômetro é adequado para sua aplicação, seja com ar comprimido, hidráulica, bomba ou instalações de água. Estamos dispostos a analisar conexão, alcance de barras, escala e estoque. Assim, você pode fazer a escolha certa mais rápido e pedir imediatamente quando souber o que combina com ele.

Se você tiver alguma dúvida sobre montagem, substituição ou compatibilidade, também pode nos contatar. Teremos prazer em ajudar com explicações claras, para que você gaste menos tempo pesquisando no site e continue construindo uma instalação confiável mais rapidamente.

Assim, você evita erros e mantém o controle do seu sistema

Conectar um manômetro exige mais do que apenas apertar. Você precisa prestar atenção ao manômetro correto, à faixa de medição, à conexão, à aplicação e às condições da instalação. Portanto, sempre verifique se você escolhe a versão certa, como conexão inferior, traseira, de aço inoxidável ou preenchida com glicerina. Também preste atenção na escala, diâmetro e pressão máxima em bar.

Se você trabalhar com cuidado, pode medir com precisão, verificar mais rápido e identificar desvios mais cedo. Isso ajuda na segurança, evita vazamentos e apoia a estabilidade do seu sistema. Se quiser encontrar o manômetro certo para sua aplicação imediatamente, dê uma olhada na faixa dentro de controle, medição e filtragem ou peça aconselhamento técnico. Assim, você pode se conectar com mais certeza e pedir diretamente.

Para quem analisa a instalação de forma mais ampla, também é recomendável incluir componentes relacionados na inspeção. Pense, por exemplo , em conexões roscadas e redutores para uma conexão adequada, válvulas e válvulas esféricas para isolar com segurança durante a manutenção, e compressores, secadores e caldeiras quando o acúmulo de pressão e a qualidade do ar comprimido fazem parte da mesma instalação. Dessa forma, você não só mantém a medição, mas todo o sistema sob controle.

Perguntas Frequentes (FAQ) Como eu sei qual manômetro preciso? Primeiro, observe a pressão máxima do seu sistema, o meio e o tipo de conexão. Depois, escolha um manômetro cuja pressão normal de operação esteja aproximadamente no meio da escala. Também preste atenção ao diâmetro, à conexão inferior ou traseira e se um modelo preenchido em aço inoxidável ou com glicerina é mais adequado para sua aplicação. Como conectar um manômetro de forma segura? Primeiro, despressurize completamente o sistema, depois limpe a conexão e a rosca. Use material de vedação adequado para o meio e aperte o manômetro com uma chave aberta no bico de conexão. Depois, aumente a pressão lentamente e verifique imediatamente se há vazamentos ao redor da conexão. Qual é a diferença entre conexão de baixo e de traseira? Uma conexão inferior está localizada na parte inferior do manômetro e é frequentemente usada em um tubo ou peça em T. Um soquete traseiro fica na parte de trás e é útil para montagem em painéis. A escolha depende do espaço disponível, da visibilidade e da forma de montagem na sua instalação. Quando devo escolher um manômetro preenchido com glicerina? Um manômetro preenchido com glicerina é especialmente adequado para vibrações, choques ou variações de pressão no sistema. A glicerina amortece o movimento do ponteiro, facilitando a leitura do medidor. Isso é frequentemente útil para instalações de bombas, hidráulica e máquinas industriais com muita vibração. Qual conexão um manômetro geralmente tem? Muitos manômetros têm uma conexão de 1/4 de polegada, mas nem sempre é assim. Portanto, sempre verifique a rosca, o tamanho e a conexão da sua instalação antes de fazer o pedido. Também preste atenção se você precisa de uma conexão inferior ou traseira, para que o manômetro encaixe bem imediatamente.
