Een pneumatisch ventiel is een essentieel component in een pneumatisch systeem. Het regelt de stroomrichting en hoeveelheid van perslucht tussen verschillende onderdelen van een installatie. Dankzij hun snelle schakeling, diverse uitvoeringen en materiaalsoorten zijn pneumatische ventielen inzetbaar in uiteenlopende industriële toepassingen en onder verschillende omgevingscondities.
De functie van een ventiel in de pneumatiek
In de basis functioneert een pneumatisch ventiel als een schakelaar binnen het systeem. Vergelijk het met de werking van een lichtschakelaar: wanneer de perslucht het ventiel bereikt, wordt deze geopend of gesloten, waardoor de lucht naar bijvoorbeeld een cilinder kan stromen.
Ventielen bepalen dus waar, wanneer en hoeveel perslucht er wordt doorgelaten en in welke richting. Hierdoor kunnen bewegende onderdelen van machines nauwkeurig worden aangestuurd.
Opbouw van een pneumatisch ventiel
Een pneumatisch ventiel bestaat doorgaans uit twee belangrijke elementen:
- Poorten (aansluitingen): voor aanvoer, afvoer en werk uitgangen van perslucht.
- Schakelstanden: geven aan in hoeveel posities het ventiel kan schakelen.
De functies van een ventiel worden met twee cijfers aangeduid. Het eerste getal staat voor het aantal aansluitingen en het tweede getal voor de schakelstanden.
Dit zijn de beschikbare combinaties:
-
2/2-ventiel - 2 poorten en 2 standen - Worden gebruikt waarbij luchttoevoer periodiek moet worden geregeld.
-
3/2-ventiel - 3 poorten en 2 standen - Vaak gebruikt om een cilinder te besturen of lucht af te laten.
-
5/2-ventiel - 5 poorten en 2 standen - Veel gebruikt in dubbelwerkende cilinders.
-
5/3-ventiel - 5 poorten en 3 standen - Dit ventiel kan een tussenpositie aannemen, bijvoorbeeld om een cilinder te blokkeren in een bepaalde stand.
|
Bedieningsvormen van pneumatische ventielen
|

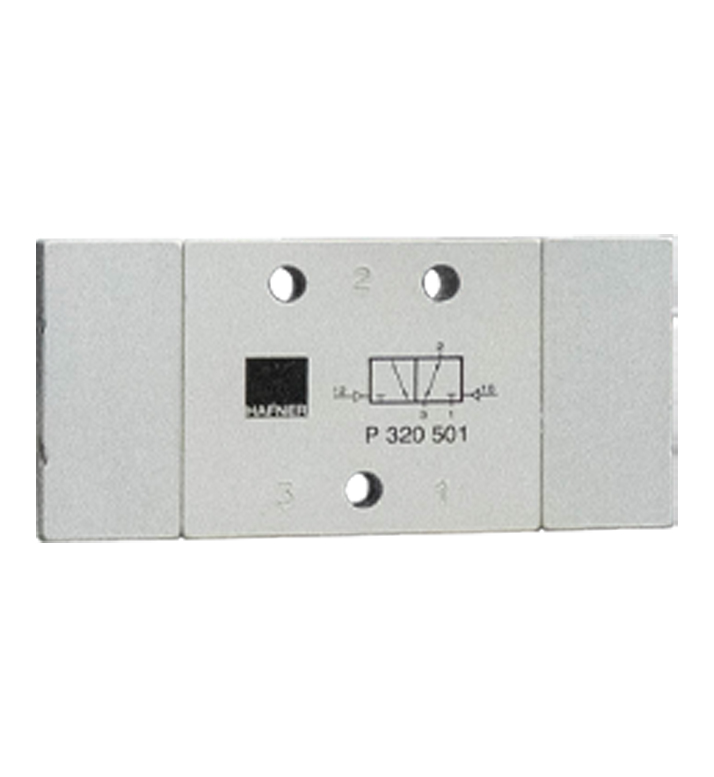

Afhankelijk van de toepassing, kun je kiezen uit verschillende manieren van ventielbediening:
|

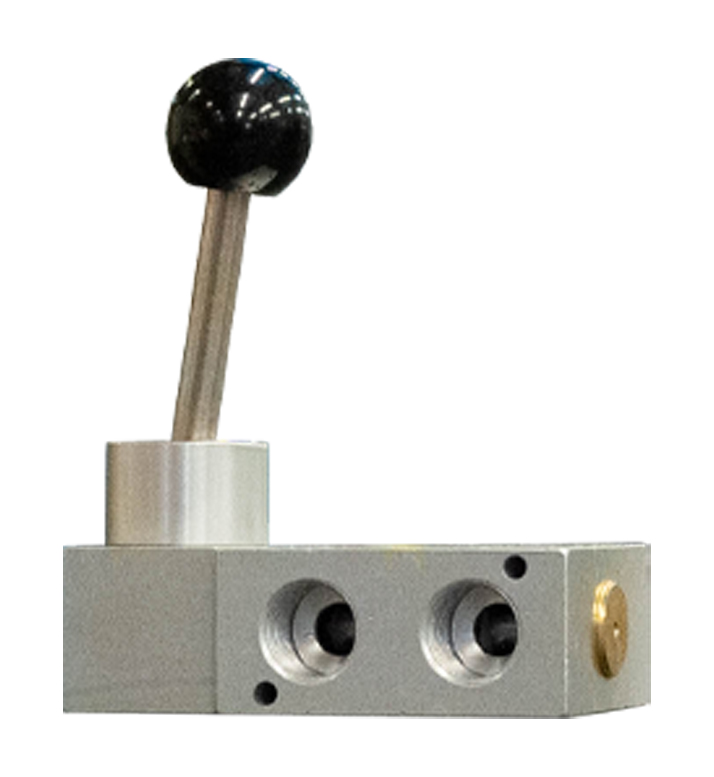

Mechanische bediening:
Door een fysieke actie, zoals het indrukken van een knop of het bewegen van een hendel.
|
 |
De keuze hangt af van factoren zoals automatiseringsgraad, veiligheidseisen en onderhoudsbehoefte.
Eigenschappen van een pneumatisch 2/2- of 3/2-ventiel
Pneumatische 2/2- en 3/2-ventielen behoren tot de meest gebruikte ventielen in eenvoudige pneumatische toepassingen. Ze regelen de persluchttoevoer en -afvoer naar bijvoorbeeld cilinders. Deze ventielen hebben twee standen.
Normally Closed (NC) en Normally Open (NO) ventielen
-
Normaal gesloten (NC), ook wel normally closed genoemd.
In ruststand is het ventiel gesloten. Perslucht stroomt pas wanneer het ventiel wordt geactiveerd.
-
Normaal geopend (NO), ook wel normally open genoemd.
In ruststand is het ventiel open. Bij activering sluit het ventiel en stopt de luchtstroom.
Eigenschappen van een 5/2- en 5/3-ventiel
Een 5/2 ventiel heeft 5 poorten en 2 uitgangen met een wisselfunctie tussen de 2 standen.
De bediening van dit ventiel is erin:
-
Monostabiel
Eén bediening aanwezig die gedurende de omschakeltijd blijvend moet worden bediend.
-
Bistabiel
De schakeling tussen beide standen vindt steeds plaats door een kortstondig stuursignaal aan één van beide zijden van het ventiel.
Een 5/3 ventiel heeft evenveel poorten als een 5/2 variant, maar met een extra schakelstand. De zogenaamde middenstand, dit biedt een extra onbediende stand.
-
Open middenstand: cilinder beweegt vrij
-
Gesloten middenstand: cilinder blijft in positie
-
Druk op middenstand: beide zijden blijven onder druk, klaar voor directe actie
Ook deze ventielen zijn beschikbaar in monostabiele of bistabiele uitvoering, afhankelijk van de gewenste controle en veiligheid.
Toepassingen van pneumatische ventielen
Pneumatische ventielen worden gebruikt in uiteenlopende sectoren zoals:
-
Industriële automatisering
-
Verpakkingslijnen
-
Metaalbewerking
-
Transport- en sorteersystemen
-
Voedingsmiddelenindustrie
Ze zorgen voor betrouwbare, snelle en nauwkeurige besturing van persluchtgestuurde processen.
Hulp nodig bij het kiezen van het juiste pneumatische ventiel?
Het selecteren van het juiste ventiel hangt af van diverse factoren zoals:
Bij Pneuparts vind je een uitgebreid assortiment aan pneumatische ventielen, geschikt voor elke toepassing.
Neem contact met ons op voor persoonlijk advies of technische ondersteuning.
