Hoe kies ik de juiste luchtslang?

Of je het nu een luchtslang, persluchtslang of pneumatische slang noemt, de functie blijft hetzelfde: het efficiënt transporteren van gecomprimeerde lucht.

De prestaties van je installatie hangt af van de kwaliteit en specificaties van deze slang. Het selecteren van het juiste materiaal en de correcte diameter is een vak apart. Vertrouw op onze expertise en laat ons u begeleiden bij deze cruciale keuze.

Waar ga je de luchtslang voor gebruiken?

Voordat we verder ingaan op de verschillende materiaalsoorten en waar je deze het beste kan toepassen, is het belangrijk je af te vragen waar je de luchtslang voor gaat gebruiken.

  • Toepassing: Waar ga je de slang precies voor gebruiken?
  • Omgeving: Wordt de slang binnen of buiten gebruikt? Denk aan factoren als temperatuur, UV-straling, en vochtigheid.
  • Transport: Wat voor medium gaat er door de slang?
  • Installatie: Waar wordt de slang geplaatst en welke route volgt hij?

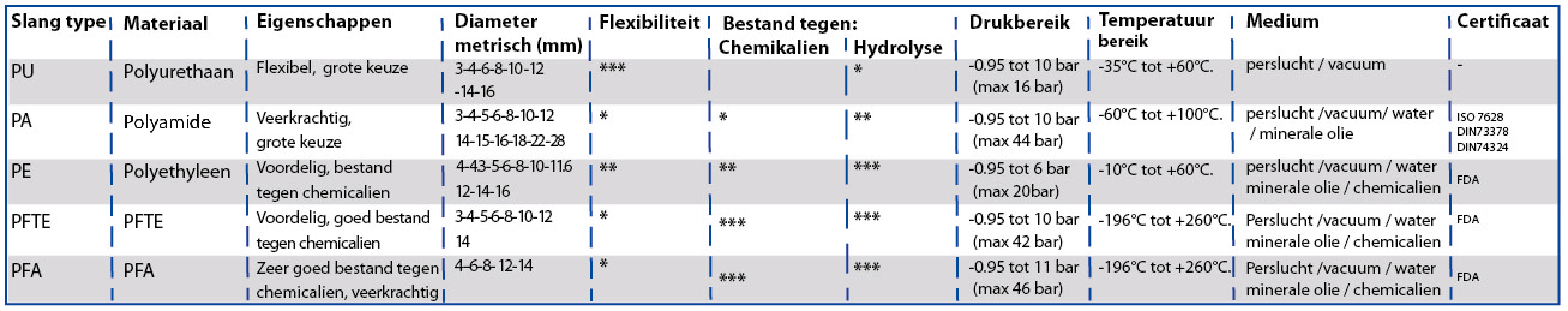

Grofweg kan je luchtslangen indelen in vier verschillende materiaalsoorten:

  • Polyurethaan (PU): Deze slang is zowel flexibel als bestand tegen chemische stoffen en temperaturen.
  • Polyamide (PA/ Nylon): Slang van dit materiaal is bestand tegen een hoge werkdruk en temperatuur
  • Polyetheen (PE): Een slijtvaste en flexibele slang bestand tegen chemische stoffen.
  • PTFE/ PFA: Deze slang wordt gebruikt voor FOOD toepassingen en heeft een zeer groot temperatuurbereik

Werking van de verschillende materialen

Polyurethaan (PU) - Flexibel en veelzijdig


Onze PU-slang is de meest voorkomende en veelzijdige luchtslang. Door de hoge flexibiliteit is hij geschikt voor bijna alle industriële standaard lagedruk pneumatische toepassingen. Polyurethaan slang beschikt over uitstekende maatvastheid, een zeer kleine buigradius en een goede weerstand tegen knikken, schuren en hoge snelheden. Deze Pneumatiek PU slang is goed te kalibreren en daarom perfect te gebruiken in combinatie met Push-in koppelingen, maar ook opsteek koppelingen of knelkoppelingen behoren tot de mogelijkheden.



Temperatuurbereik: -35°C tot +60°C.

Rollengte: 25 en 100m.

Bekijk ons assortiment PU luchtslang





Polyamide (PA/ Nylon) - Robuust, bestand tegen lage temperaturen en licht


Polyamide slang heeft een chemische oorsprong. PA is er in verschillende varianten PA 11, PA 12 en PA 6 zijn de meest voorkomende. Maar ook PA 6,6 en Nylon P10 horen tot de mogelijkheden. PA 12 is ook beschikbaar in een antistatische, vuurbestendig of extra flex uitvoering. PA 12 is de standaard en meest voorkomende uitvoering. Deze slang is bestand tegen lage temperaturen en licht. De grondstof wordt geproduceerd volgende DIN 73378/74324 met uitstekende eigenschappen tegen veroudering, maatvast bij hoge temperaturen en bevat geen weekmakers.


Temperatuurbereik: -60°C tot +100°C.
Rollengte: 50 en 100m
Bekijk ons assortiment PA luchtslang



Polyetheen (PE) -  Slijtvast, bestand tegen chemische stoffen



Polyethyleen luchtslang, is beschikbaar in twee verschillende types: Low Density Polyethyleen (LDPE) en HighDensity Polyethyleen (HDPE). LDPE is de meest gebuikte variant. Beide types zijn tegen bestand tegen chemische stoffen. De HDPE heeft een grotere buigradius en kan hogere drukken verdragen. PE slang wordt veel toegepast in de agrarische sector waar deze uitermate geschikt voor is.


Temperatuurbereik: -10°C tot +60°C.
Rollengte: 50 en 100m.
> Bekijk ons assortiment PE luchtslang



TFE/ PFA - Food, bestand tegen zeer hoge/ lage temperatuur

Slang PTFE (polytetrafluoroethylene)


PTFE is vaak een vereiste bij kritische toepassingen. Bijvoorbeeld bij toepassingen waarbij weerstand tegen hoge temperaturen, chemische resistentie en lage wrijving belangrijk zijn. PTFE is niet smeltverwerkbaar is terwijl alle andere fluoropolymeren dat wel zijn. Standaard PTFE kan niet toegepast worden voor spuitgieten, blaasgieten of vacuüm vormen (Moldflon wel). PTFE wordt veelal gebruikt in de Medische industrie, Lucht- en Ruimtevaart, Olie&Gas/Petrochemie, Halfgeleider industrie, Verpakking&Voedings industrie en andere veeleisende industrieën. FDA goedgekeurd.



Temperatuurbereik: -196°C tot +260°C
Rollengte: 25, 50 en 100m.
Bekijk ons assortiment PTFE luchtslang

Slang PFA (perfluoroalkoxy)


PFA is helder transparant met een lichtblauwe gloed. PFA wordt vaak toegepast wanneer helderheid, flexibiliteit en een hogere continue werktemperatuur zijn vereist. In de Halfgeleider industrie en Farmacie, worden PFA HP (High Purity) slangen gebruikt voor fluid handling toepassingen die een extreem laag absorptieniveau vereisen. FDA goedgekeurd.


Temperatuurbereik: -196°C tot +260°C
Rollengte:50m.
> Bekijk ons assortiment PFA luchtslang





Welke diameter luchtslang heb ik nodig?

Het bepalen van de juiste slangklemdiameter hangt af van verschillende factoren.

De diameter wordt doorgaans aangegeven in duimformaten, waarbij de binnenmaat van de slang wordt vermeld.



Let bij het opmeten en bestellen van slangen goed op of je de binnen- of buitenmaat meet!



Hieronder vind je een tabel met de meest voorkomende maten.

    1 Duim (inch) = 25,4 mm




Flow schema

Onderstaand een tabel met een indicatie van de doorlaat in vergelijking met de slang diameter.
Of gebruik deze calculator om de stromingsweerstand in de luchtslang te  berekenen.

Flow in l/min over 10 m tube







Bekijk alle luchtslangen van Pneuparts
Terug naar onze kennis pagina voor meer technische informatie over onze pneumatische artikelen
