In der Welt der Hydrauliksysteme sind zuverlässige Verbindungen unverzichtbar. Die ORFS-Anschlüsse spielen dabei eine Schlüsselrolle.

ORFS-Anschlüsse stehen für O-Ring Face Seal ( O-Ring Face Seal).  Diese Anschlüsse sind bekannt für ihre 100 % undichte Verbindung (bei korrekter Montage), robuste Spezifikationen und vielfältige Anwendungsbereiche.



In diesem Artikel tauchen wir tiefer in die technischen Grundlagen der ORFS-Fittings ein. Dies gibt Ihnen einen Überblick darüber, warum diese Komponenten für moderne, zuverlässige hydraulische Anwendungen geeignet sind.

Was sind ORFS-Anschlüsse?

ORFS (O-Ring Face Seal) Anschlüsse sind hydraulische Verbindungen, die über eine flache Metallverbindung in Kombination mit einem O-Ring abdichten. Sie werden in Systemen eingesetzt, in denen hoher Druck, Vibrationen und undichter Betrieb entscheidend sind. Die Armaturen entsprechen den folgenden Standards:

• SAE J1453

• ISO 8434-3

Technischer Betrieb der ORFS-Anschlüsse

Der O-Ring und die Dichtungsfläche

Eine ORFS-Anpassung enthält:

• Eine flache Metalldichtungsfläche (Front)

• Ein elastischer O-Ring (meist NBR, Viton oder EPDM)

• Ein gerades UN/UNF-Gewinde, das nur die mechanische Verbindung liefert, nicht die Abdichtung

Wenn er montiert ist, wird der O-Ring in axialer Richtung gegen die Ebene gedrückt. Dies führt zu einer stabilen, vibrationsbeständigen und vollständig undichten Dichtung.

Gewindegang und Montage

Das Gewinde bietet keine Abdichtung, sondern eine solide mechanische Verbindung. Jede nominale Größe hat ein spezifisches UNF-Gewinde und TPI (Threads pro Inch). Eine korrekte Montage ist für optimale Leistung unerlässlich.

Vorteile der ORFS-Anschlüsse

• Kein Metall-zu-Metall-Dichtungsverschleiß

• Kompensiert für leichte Fehlanpassungen

• Gute Vibrationsbeständigkeit

• Sehr geeignet für hohen Druck (bis zu ± 630 bar, je nach Größe)

Nominale Größen und Gewinde

Jede ORFS-Fitting hat einen bestimmten Faden, der zu dieser Größe gehört.

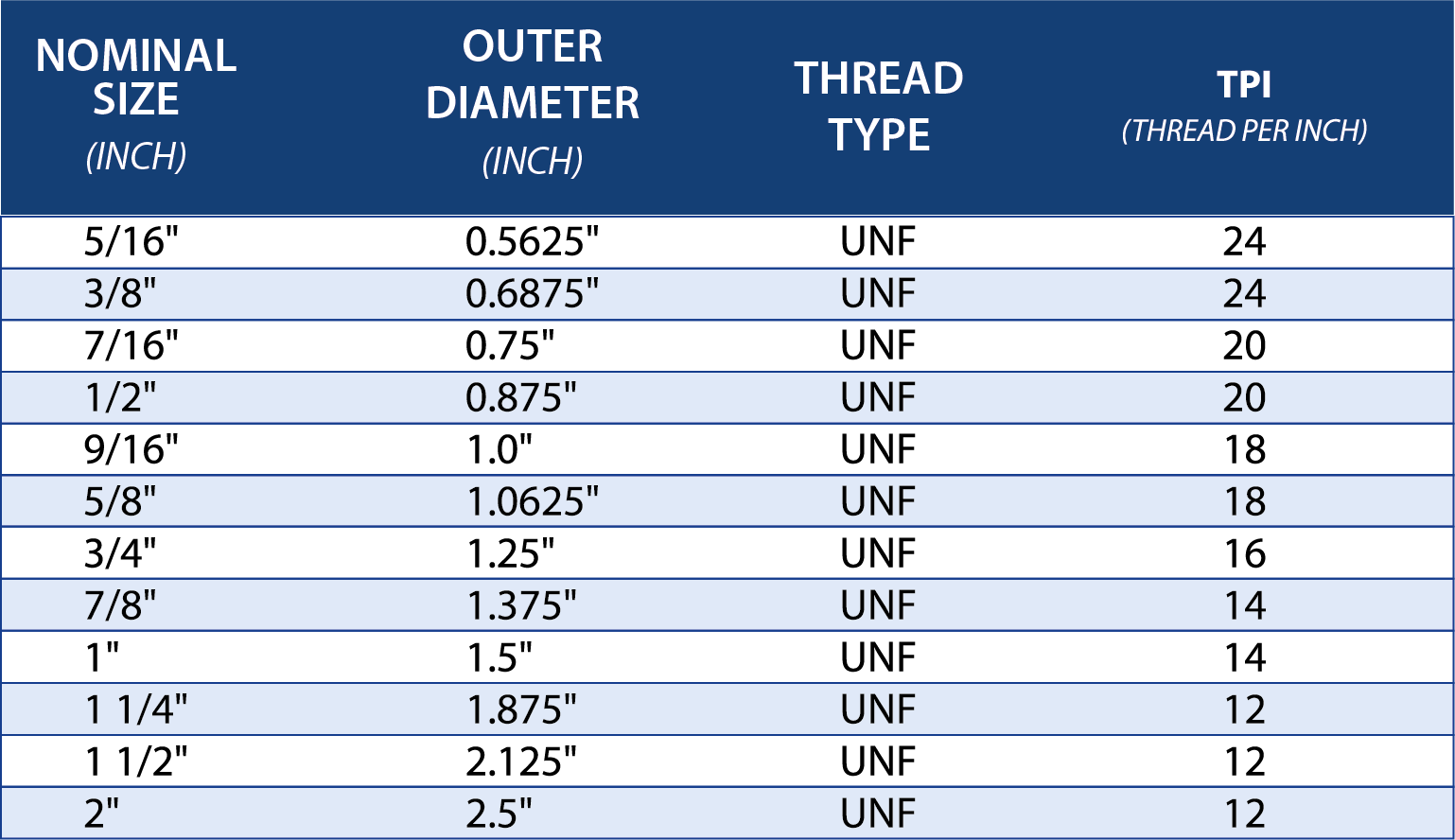

Nachfolgend eine Übersicht über die am häufigsten verwendeten ORFS-Anschlüsse:







Erklärung:

• Nominale Größe: der "Zollanteil" des Rohrs/des Verschlusses

• Außendurchmesser: Durchmesser des Gewindes (nicht des O-Rings).

• Fadentyp: Standard UNF (Unified Fine Thread), üblicherweise für ORFS verwendet

• TPI: Die Anzahl der Gewindezähne pro Zoll, wichtig für die Passform.

ORFS dreht sich weniger um den Durchmesser des O-Rings, sondern mehr um das richtige Gewinde und die Nenngröße. Der O-Ring befindet sich in der "Front" und sorgt für die Versiegelung.

Finden Sie leicht die richtige Fadengröße

Entdecken Sie ORFS-Anschlüsse für Hydrauliksysteme. 100 % undichte Verbindungen, geeignet für hohen Druck und Vibrationen. Hier sehen Sie sich unser Sortiment an.

Wenn Sie Fragen haben oder einen Rat zur Auswahl Ihrer ORFS-Anpassung benötigen, können Sie uns gerne kontaktieren und wir helfen Ihnen gerne weiter.
